Tinker Board対応 LED Matrix [WS-9862]
Tinker Board対応 LED Matrix
[WS-9862]
販売価格: 1,880円(税別)
(税込: 2,068円)
商品詳細

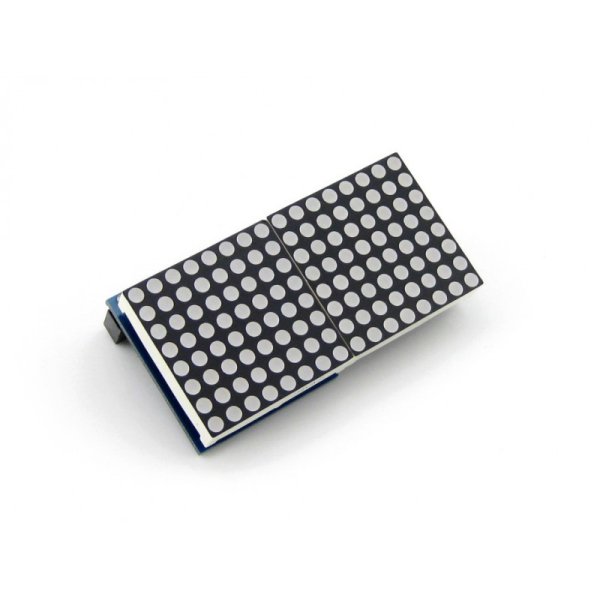

Tinker Board対応 8x8 LED Matrix
本商品は、Physical Computing LabのTinker Board用のVerify済みLED MATRIXです。
■ スペック
- Driver : MAX7219
- Matrix type : 8 × 8 common cathode LEDs
- Color : red
- Dimension : 64.3 × 35.0 × 26.5mm
■ インターフェース
| PIN NO. | SYMBOL | DESCRIPTION |
|---|---|---|
| 1, 17 | 3.3V | power positive (3.3V input) |
| 2, 4 | 5V | power positive (5V input) |
| 3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 21, 22, 26 | NC | NC |
| 6, 9, 14, 20, 25 | GND | ground |
| 19 | MOSI | data input |
| 23 | SCK | clock |
| 24 | CE0 | chip selection |
2017年12月28日付で公式リリースされたTinker Board用のオペレーティングシステムTinker OS Ver.2.0.4を使い、Tinker Board及びTinker Board S での動作が確認されています。
使い方は以下のサイトを参照してください。
https://tinkerboarding.co.uk/wiki/index.php?title=Waveshare-Expansions
