Rotation Sensor - 回転センサー [WS-9533]
Rotation Sensor - 回転センサー
[WS-9533]
販売価格: 400円(税別)
(税込: 440円)
商品詳細
産業用制御装置における位置決めなどのアプリケーションに利用できるローテーションセンサーです。
■概要
- 時計回り/反時計回りの回転(角度と周回数)を検出します。
■仕様
- ラップあたりのパルス数:15
- 消費電力:3.0V〜5.3V

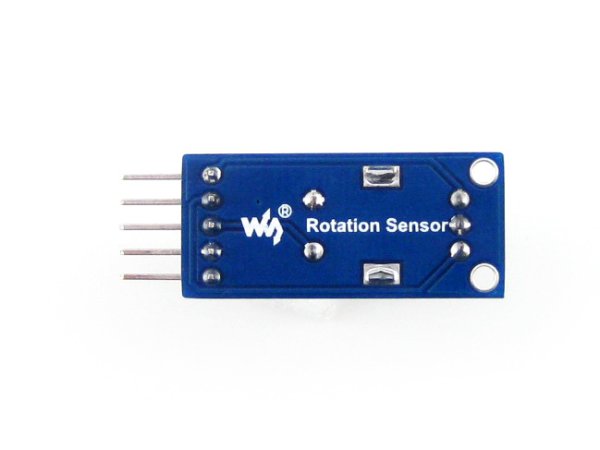

- 寸法:32.1mm * 15.4mm
- 取付穴サイズ:2.0mm
■使い方

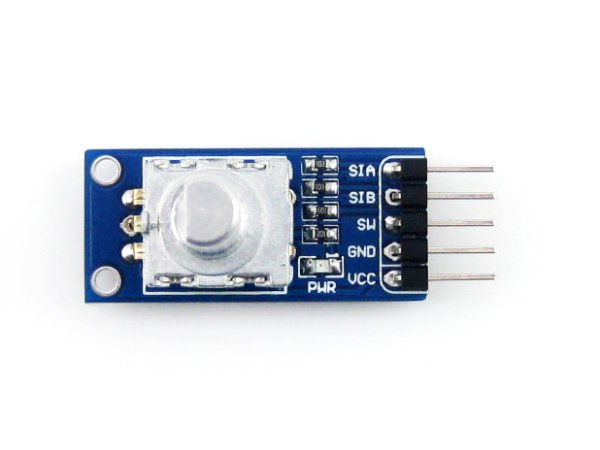

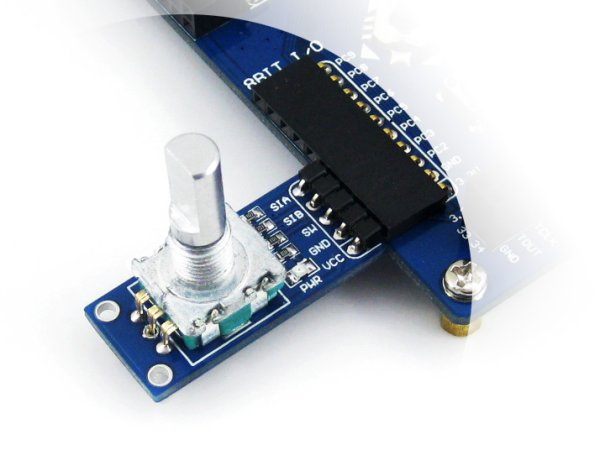

MCUへの接続方法:
- VCC↔3.0V〜5.3V
- GND↔電源グランド
- SW↔MCU.IO(エンコーダ・ボタンの状態)
- SIB↔MCU.IO(出力ステータス)
- SIA↔MCU.IO(出力ステータス)
■例
ロジックアナライザのCH0、CH1、CH2にSIA、SIB、SWピンをそれぞれ接続し、モジュールの電源を入れます。
エンコーダを時計回りに回すと、出力波形は次のようになります:
エンコーダを反時計回りに回すと、出力波形は次のようになります:
エンコーダ・ボタンを押すと、出力波形は次のようになります:
■開発者向けリソース
デモコード、回路図、データシートなど
Wiki:www.waveshare.com/wiki/Rotation_Sensor
