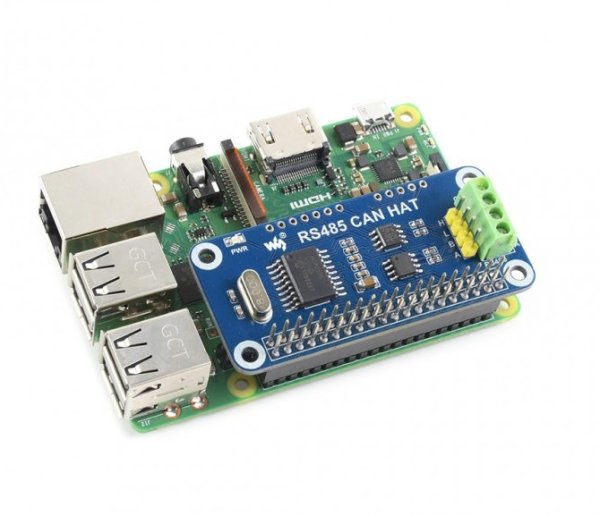

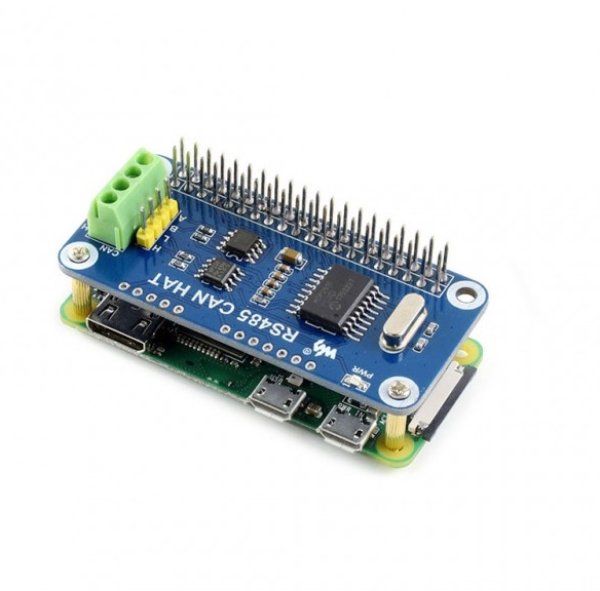

RS485 CAN HAT for Raspberry Pi [WS-14882]
販売価格: 4,530円(税別)
(税込: 4,983円)
商品詳細
RS485 CAN HAT
■概要
本製品は、ラズベリーパイ用 RS485 CAN HATです。RS485/CAN機能を用いて、他のデバイスと安定した遠距離通信が可能です。
■特徴
ラズベリーパイ標準接続。ラズベリーパイ ゼロ/ゼロW/ゼロWH/2B/3B/3B+と互換性あり
CAN機能、SPIインタフェース経由のCANコントローラMCP2515、トランシーバSN65HVD230
RS485機能、UART経由で制御、半二重通信、トランシーバSP3485
予約済みの制御ピンで、他の制御ボードとの連携が可能
開発リソースとマニュアル付属（Pi/python書き込みの例）
■仕様
動作電圧：3.3V
CANコントローラ：MCP2515
CANトランシーバ：SN65HVD230
485トランシーバ：SP3485
寸法：65mm x 30mm
取付穴サイズ：3.0mm

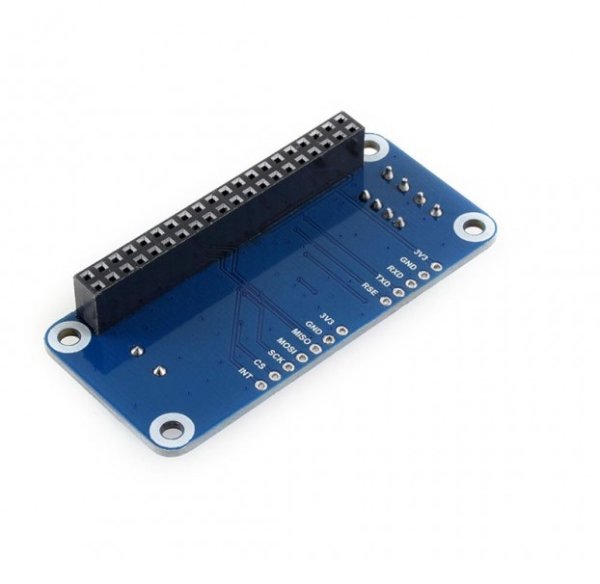

■ピン割り当て
| ピン | Raspberry Pi (BCM) | 説明 |
| 3V3 | 3V3 | ボタン1/GPIO |
| GND | GND | ボタン2/GPIO |
| SCK | P11/SCLK | SPIクロック入力 |
| MOSI | P10/MOSI | SPIデータ入力 |
| MISO | P9/MISO | SPIデータ出力 |
| CS | P8/CE0 | SPIチップ選択 |
| INT | P25 | 割り込み |
| RXD | P15 / RXD | RS485 UART受信 |
| TXD | TXD | RS485 UART送信 |
| RSE | P4 | RS485 RX/TX設定、TXがハイ、RXがロー |
■サイズ
■開発者向けリソース
Wiki : www.waveshare.com/wiki/RS485_CAN_HAT
