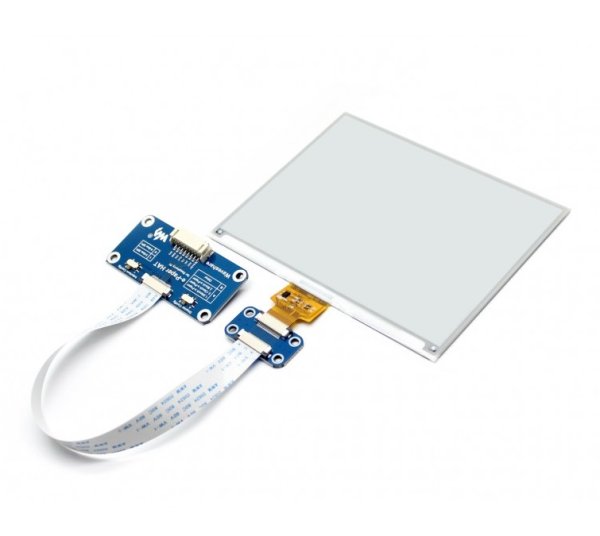

5.83inch E-Ink display HAT for Raspberry Pi (600x448)





■商品概要



この商品は、SPI経由で通信できる組み込みコントローラが搭載された5.83インチ、600x448の解像度のE-InkのディスプレイHATです。



このE-InkのHATは、太陽光下での見易さ、ワイドな視野角、超低消費電力などのアドバンテージがあるため、陳列ラベルや産業機器などのアプリケーション向けの理想的な選択となります。



主な特徴

  • バックライトなしで、パワーオフ後でも、長期間最後のコンテンツ表示を維持します。

  • 原則、コンテンツリフレッシュ時にのみ電力を必要とする超低消費電力

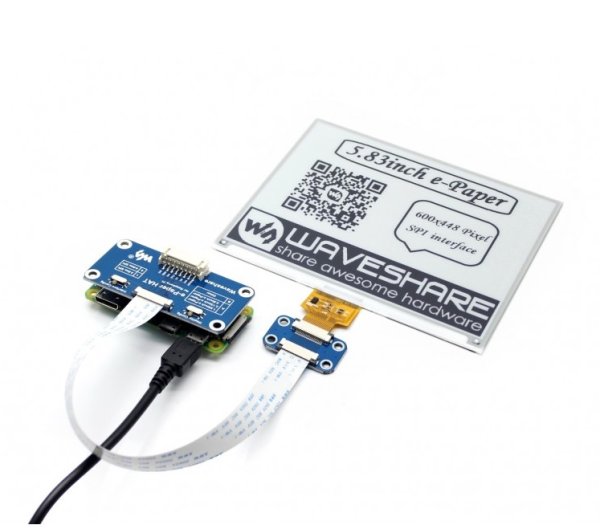

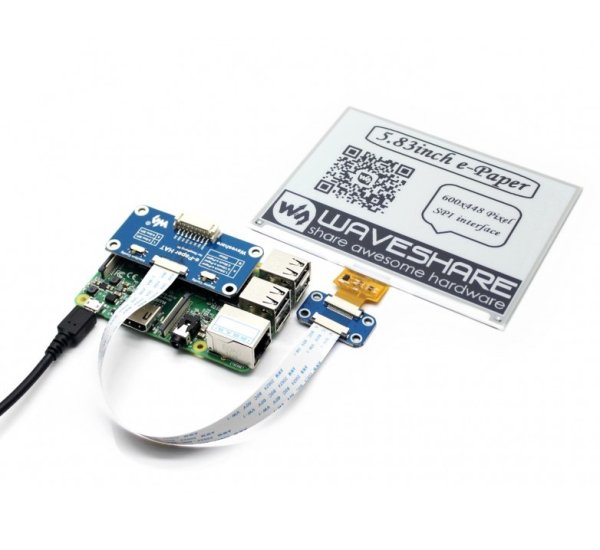

  • Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+に対応

  • RaspberryやArduino、Nucleoなどの他のコントローラとの接続のためのSPI インターフェースを保持

  • 開発リソース及びマニュアル (Raspberry Pi/Arduino/STM32の例)



■仕様

動作電圧

3.3V〜5V

インタフェースSPI
外形寸法125.40mm×99.50mm
ディスプレイサイズ118.80mm×88.26mm
ドットピッチ0.198×0.197
解像度600×448
表示色黒、白
グレーレベル2
フルリフレッシュ時間3.5s
リフレッシュパワー26.4mW(typ.)
スタンバイ電力<0.017mW
視野角> 170°



■インターフェース

シンボル

説明

VCC

3.3V~5V

GND

Ground

DIN

SPI MOSI pin

CLK

SPI SCK pin

CS

SPI チップ選択、ローアクティブ

DC

データ/コマンド選択 (H=データ、L=コマンド)

RST

外部リセット、ローアクティブ

BUSY

ビジー状態出力、ローアクティブ




■サイズ

5.83inch e-Paper HAT dimensions

■開発者向けリソース

Wiki : www.waveshare.com/wiki/5.83inch_e-Paper_HAT
