5.83inch E-Ink display HAT for Raspberry Pi, red/black/white three-color (600x448) [WS-14600]
販売価格: 12,800円(税別)
(税込: 14,080円)
商品詳細
5.83inch E-Ink display HAT for Raspberry Pi, red/black/white three-color (600x448)
■商品概要

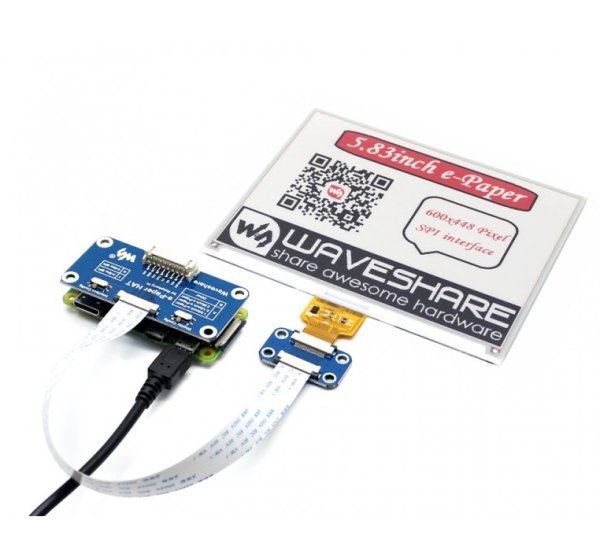

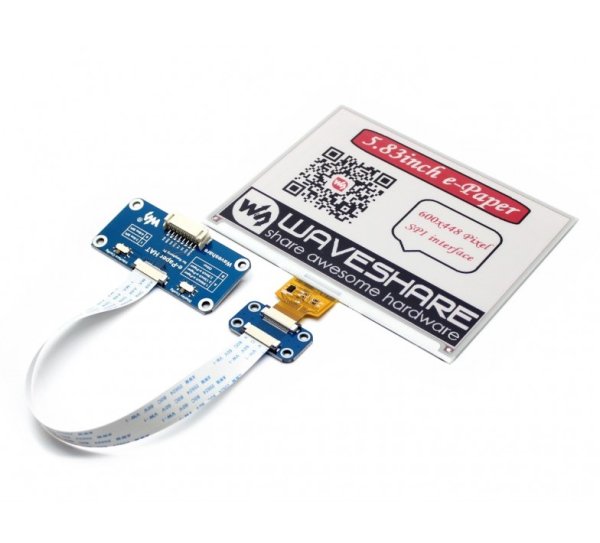

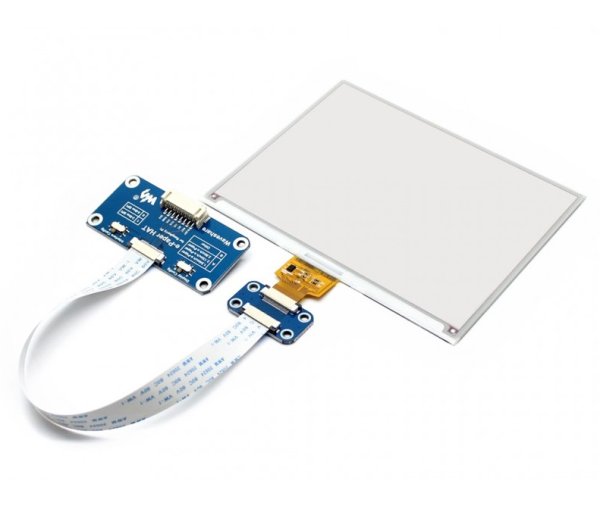

この商品は、SPI経由で通信できる組み込みコントローラが搭載された5.83インチ、600ｘ448の解像度のE-InkのディスプレイHATです。赤、黒、白の３色表示が可能です。
このE-InkのHATは、太陽光下での見易さ、ワイドな視野角、超低消費電力などのアドバンテージがあるため、陳列ラベルや産業機器などのアプリケーション向けの理想的な選択となります。
主な特徴
バックライトなしで、パワーオフ後でも、長期間最後のコンテンツ表示を維持します。
原則、コンテンツリフレッシュ時にのみ電力を必要とする超低消費電力

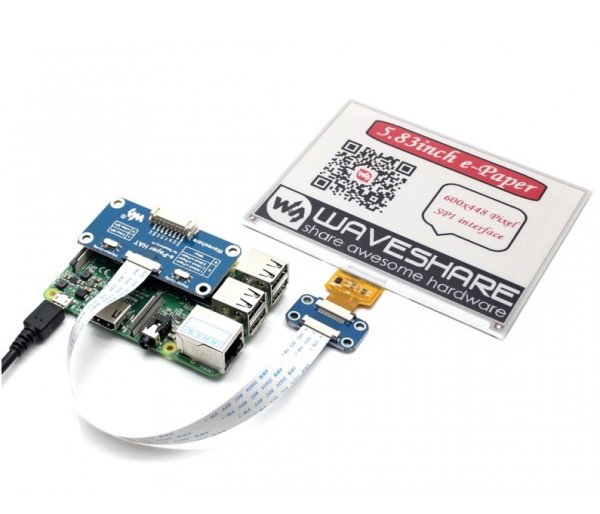

Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+に対応
RaspberryやArduino、Nucleoなどの他のコントローラとの接続のためのSPI インターフェースを保持
開発リソース及びマニュアル (Raspberry Pi/Arduino/STM32の例)
■仕様
| 動作電圧 | 3.3V〜5V |
| インタフェース | SPI |
| 外形寸法 | 125.40mm×99.50mm |
| ディスプレイサイズ | 118.80mm×88.26mm |
| ドットピッチ | 0.198×0.197 |
| 解像度 | 600×448 |
| 表示色 | 赤、黒、白 |
| グレーレベル | 2 |
| フルリフレッシュ時間 | 14s |
| リフレッシュパワー | 26.4mW（typ.） |
| スタンバイ電力 | <0.017mW |
| 視野角 | > 170° |
■インターフェース
シンボル | 説明 |
|---|---|
VCC | 3.3V~5V |
GND | Ground |
DIN | SPI MOSI pin |
CLK | SPI SCK pin |
CS | SPI チップ選択、ローアクティブ |
DC | データ/コマンド選択 (H＝データ、L＝コマンド) |
RST | 外部リセット、ローアクティブ |
BUSY | ビジー状態出力、ローアクティブ
|
■サイズ
■開発者向けリソース
