Raspberry Pi 高精度 AD/DA 拡張ボード [WS-11010]
販売価格: 8,600円(税別)
(税込: 9,460円)
商品詳細

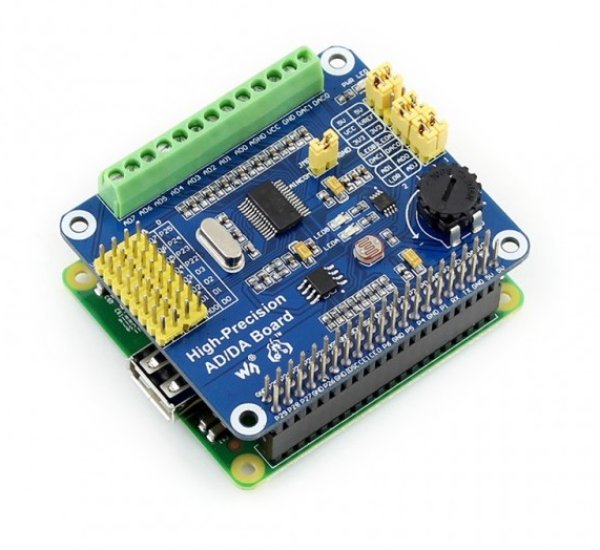

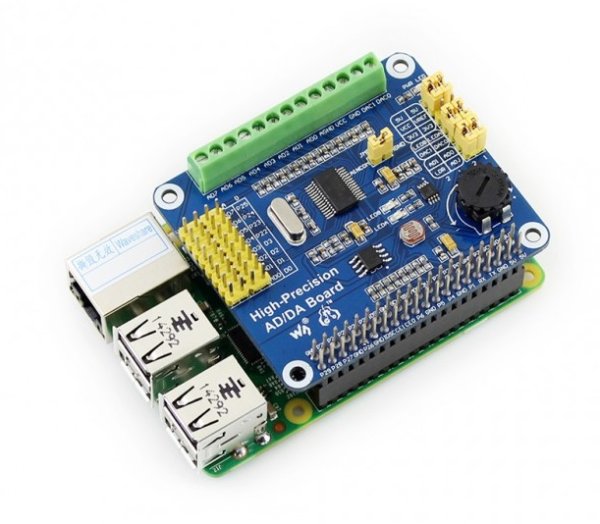

Raspberry Pi用高精度AD/DA拡張ボード
■概要
AD/DA機能を持たないRaspberry Pi GPIOインターフェイスでは、実現できないプロジェクトがありました。しかし、本製品を利用することにより、Raspberry Pi に高精度AD/DA機能を追加できます。
■対応するRaspberry Pi
Raspberry Pi 1 Model A+
Raspberry Pi 1 Model B+
Raspberry Pi 2 Model B
Raspberry Pi 3 Model B
Raspberry Pi 3 Model B+
■特徴
・8ch 24ビット高精度ADC（4ch差動入力）、サンプリングレート30kspsのADS1256搭載
・2ch 16ビット高精度DAC、DAC8532内臓
・アナログ信号接続用の入力インタフェース（ねじ端子）内臓

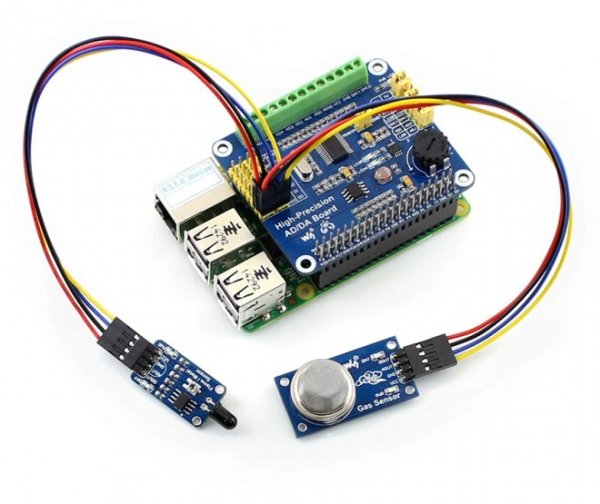

ピン配列はWaveshareセンサーインターフェースと互換性があり、様々なアナログセンサーモジュールと容易に接続可能
・アナログ/デジタル信号接続用の、スクリューターミナルを介したオンボード入出力インターフェイス
・信号検出が容易なAD/DA検出回路内臓
■仕様
１．Raspberry Pi GPIOインターフェイス：Raspberry Pi 接続用
２．AD/DA入出力：ネジ端子
３．AD入力：ピンヘッダー、Waveshareセンサーインターフェース規格と互換性を持つピン配列は、各種アナログセンサーモジュールとの接続が容易
４．7.68Mクロック
５．LM285-2.5：ADCチップ用基準電圧を供給
６．フォトレジスタ
７．LED出力インジケータ
８．10Kポテンショメータ
９．DAC8532：16ビット高精度DAC、2ch
１０．電源表示
１１．ADS1256：24ビット高精度ADC、8ch（4ch差動入力）
１２．ADCテストジャンパ
１３．DACテストジャンパ
１４．電源選択ジャンパ
１５．ADC基準グランド構成：AD単一入力時は、AINCOMが基準端子となり、GNDまたは外部基準電圧に接続可能
■インターフェースの定義
| ピン | シンボル | 定義 |
|---|---|---|
| 1, 17 | 3.3V | 電源供給 (3.3V) |
| 2, 4 | 5V | 電源供給 (5V) |
| 3, 5, 7, 8, 10, 18, 22, 24, 26, 27, 28, 29, 32, 36, 38, 40 | NC | NC |
| 6, 9, 14, 20, 25, 30, 34, 39 | GND | グランド |
| 11 | DRDY | ADS1256 データレディ出力、低活性 |
| 12 | RESET | ADS1256 リセット入力 |
| 13 | PDWN | ADS1256 同期/電源オフ入力、低活性 |
| 15 | CS0 | ADS1256 チップ選択、低活性 |
| 16 | CS1 | DAC8532 チップ選択、低活性 |
| 19 | DIN | SPI データ入力 |
| 21 | DOUT | SPI データ出力 |
| 23 | SCK | SPI クロック |
| 31, 33, 35, 37 | GPIO | センサインタフェースまで拡張 |
■寸法
■重量
0.032 kg
■内容物
www.waveshare.com/wiki/High-Precision_AD/DA_Board
