Pololu A-Star 32U4 Micro [Pololu-3101]

商品概要

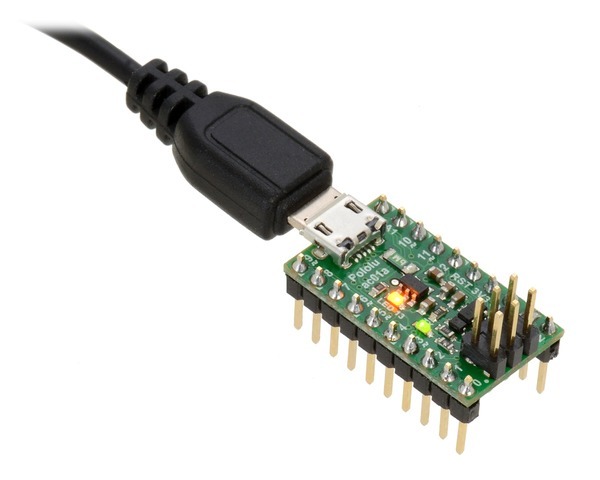

Pololu A-Star 32U4 Microは、ATmega32U4 AVRマイクロコントローラーを搭載した小型プログラムモジュールです。

マイクロUSBインターフェイスと18個のデジタル入出力ピン（そのうち7個はPWM出力、8個はアナログ入力として使用可能）を約25.4mmx15.2mmの小さなボードに実装し、Arduino互換のブートローダがプリロードされた状態でお届けします。

※PC接続用にUSB-A to micro-Bケーブルが必要となります。

特徴

• サイズ　約25.4ｍｍ ｘ 15.2mm　

　　　　　(約26.7mm ｘ 15.2mm　マイクロUSB Bコネクタを含む場合）

• プログラマブルな16MHｚ ＡＴmega32U4 AVR マイクロコントローラーArduino互換のブートローダがプリロードされています。（プログラミング用のハードウェア不要）

　　　◎32 KB flash

　　　　(ブートローダで4KBを使用しながら、28KBをユーザープログラムで使用可能)

　　　◎2.5 KB SRAM

　　　◎1 KB EEPROM

　　　◎Native full-speed USB (12 Mbps)

• 小さなボード上に多数のI/Oピンユーザー制御可能な２つのLED

　　　◎ボード側面に15個の汎用I/Oピン　ＩＳＰヘッダーに3個 のI/Oピン

　　　　　●7ピンをハードウェアPWM出力として構成可能

　　　　　●8ピンはアナログ入力として設定可能

　　　◎ISPヘッダーに３個のI/Oピン

• ＵＳＢまたは5.5Ｖ〜15Ｖの外部電源（VIN)で電源供給可能
• USB電源の場合、500ｍAのPTCヒューズで保護
• ＶＩＮ電源入力は逆電圧保護
• 外部プログラマで使用するための6ピンＩＳＰヘッダー

Arduinoとの互換性

A-Star 32U4はArduino LeonardoやArduino Microと同じマイクロコントローラーを使用し、同じ周波数で動作する為かなり強力です。もちろん大きなボードにはさらにいくつかのI/Oピンがありますが、A-Star 32U4はArduino Microの半分の大きさであり、標準的なフルサイズArduinoの約11％という小ささです。

Pololu A-Star 32U4 Micro, Pololu A-Star 32U4 Mini SV, Arduino Micro, and Arduino Leonardo.

ピン説明図

A-Star回路基板には、各ピンの機能をすばやく識別するインジケータが表示されています。ピンの隣にある三角形はアナログ入力として使用でき、ピン番号下の方形波の記号はPWM出力として使用可能です。

ボードはUSB5V電源かVINピンを使用して5.5V〜15Vを給電でき、100mAの低ドロップアウト（LDO)レギュレータで5Vに低減され、5V電源出力ピンを介して5V電源にアクセスできます。 さらに、ATmega32U4には3.3Vレギュレータが内蔵されており、その出力は3V3出力ピンが利用できます。3V3出力からの電流は約50mA以内とし、ボードがVINを通して電力供給されているときは、5V出力電流、3V3出力電流、GPIO出力電流、およびボード自体で使用される電流（通常約25mA)は100mAを超えないようにしてください。

付属品

A-Star 32U4 Microには、1x20ピンの離脱可能な約2.5mmのオスヘッダが付属しています。これはパフォーマンスボード、ブレッドボード、または約2.5mmのメスコネクタを使用して基板をハンダ付けすることができます。（ヘッダーは1x10個が２つで出荷の可能性あり）

また、USB AVRプログラマーなどのように、AVR ISPインターフェイスを介してマイクロコントローラーの外部プログラミングを可能にするためにインストールできる2ｘ3ヘッダーも含まれています。
