PLC Arduino ARDBOX 20 I/Os リレー HF [is-ab20rel]

PLC Arduino ARDBOX 20 I&Os リレー HF

■PLCに基づいたArduino

アナログもしくはデジタル入力が10個、アナログもしくはデジタル出力が10個が搭載されています。

Basic Controllerファミリーは、I2C通信を使用して、2台のコンピュータ間のマスター・スレーブ接続による通信が可能となります。

■インスタントな接続およびプログラミング

Basic Controllerファミリーは、Arduino Leonardoを使用しているため、USBからプログラミングが可能となっております。

この機能により、プログラミング・維持、そして設定のための準備のため、迅速なアクセスを実現することができます。これらの動作によって、無制限に機器を制御することができます。

■スタンダードなモジュール

異なるBasic Controllerのデバイスは、完全に同様の方法でプログラミングされています。

どれか一つのデバイスに使い慣れたら、残りは同様の方法で構成が可能となっております。

■拡張性

全Basic Controllerファミリーに搭載されているI2C接続を使用して、最高127個のモジュールを接続することが可能となっております。

結果的に、マスタースレーブ接続で2,540個の入力/出力を持つことができます。

（※ I2Cの場合、機器を報告する必要があります。）

■フレキシブルかつダイナミック

I2C通信を通じてマスタースレーブを利用する際、全てのコンポーネントはマスターやスレーブの両方として構成されています。

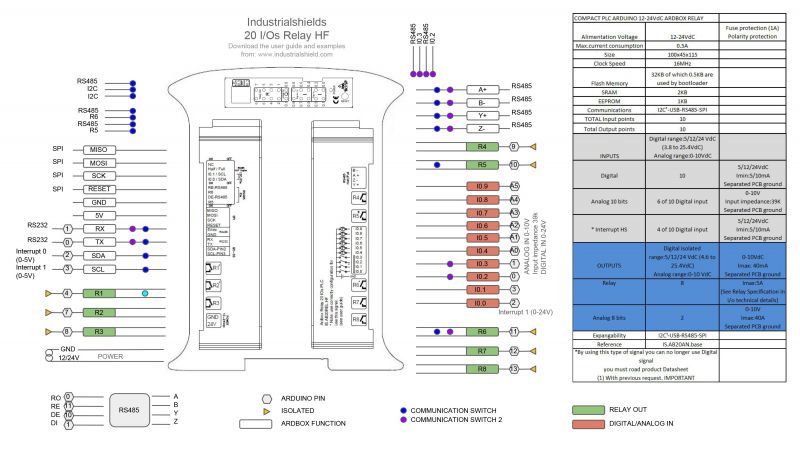

【仕様】

入力（Arduino Leonardoを含む）

• （10個）デジタル（5 - 24Vdc）
• （10個のうち6個）、アナログ（0 - 10Vdc）（ソフトウェアによる構成）

出力（Arduino Leonardoを含む）

• （8個）リレー出力（220Vac - 5A）

通信

• USBポート ×1
• （1個）RS-485（ハーフ/フルデュプレックス）
• （1個）I2C *（アクセサリをプルアップする必要があり）
• （1個）SPI*
• 入力/出力数が減る可能性があるため、通信ポートを使用するピン配列を確認してください

その他の仕様：

• 電力：30W
• フラッシュメモリ：32kB（ 4kB はブートローダで使用）
• SRAM：2.5kB
• EEPROM：1kB
• クロックスピード：16MHz

商品の詳細に関して、Industrial Shieldsオリジナルページをご覧ください。
