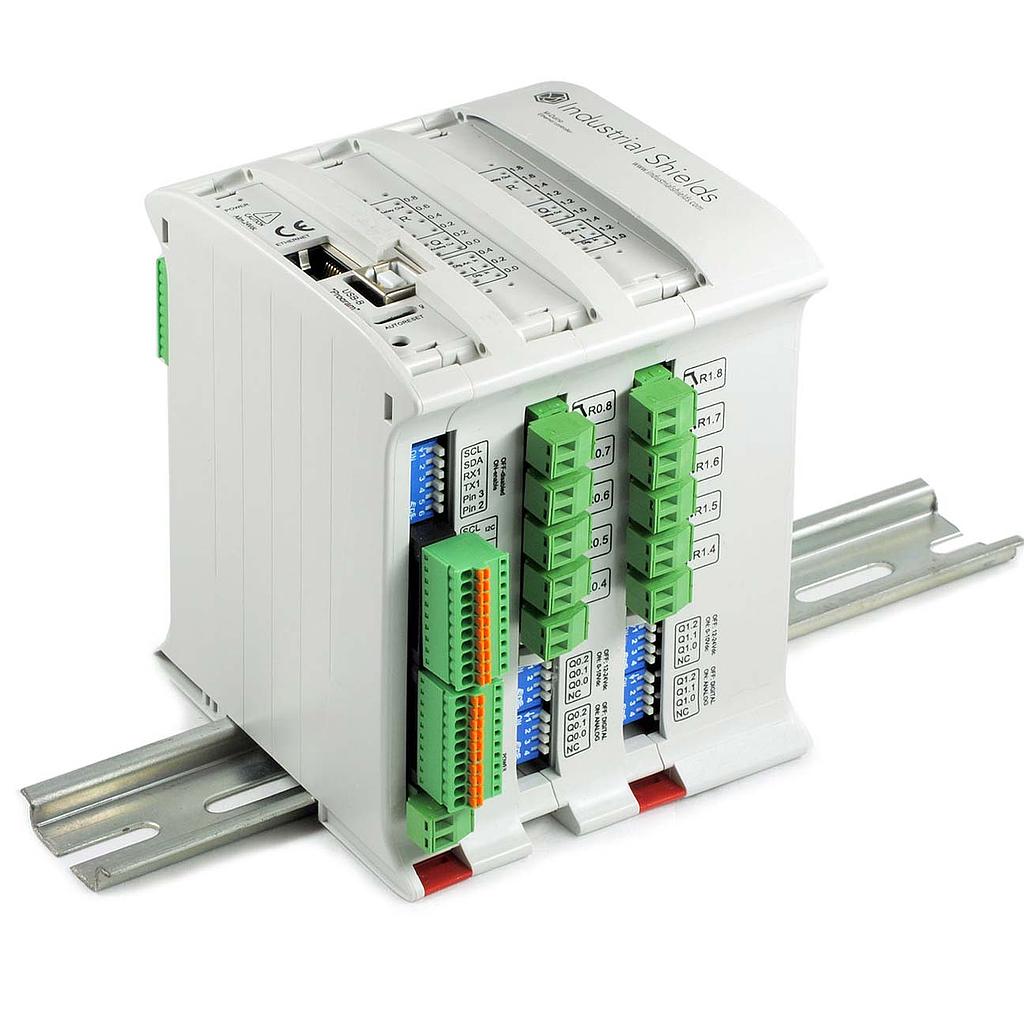

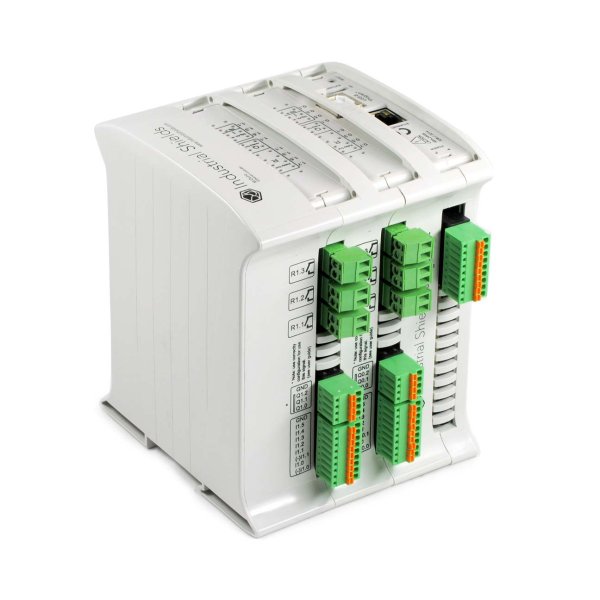

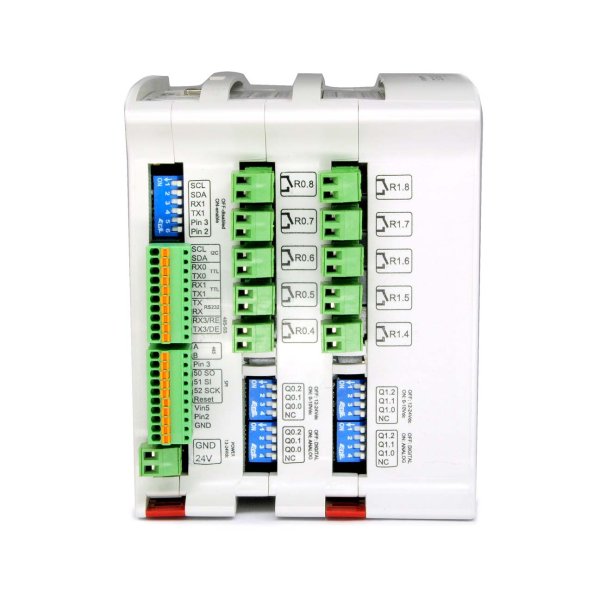

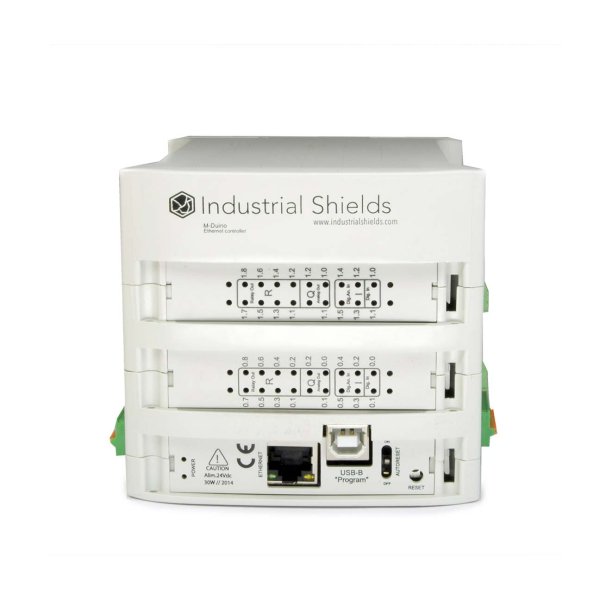

M-DUINO PLC Arduino イーサネット 38AR I/Os アナログ/デジタル/リレー プラス [is-mduino38]

M-DUINO PLC Arduino イーサネット 38AR I/Os アナログ/デジタル/リレー プラス [is-mduino38]

販売価格: 72,000(税別)

(税込: 79,200)

商品詳細



M-DUINO PLC Arduino イーサネット 38AR I/Os アナログ/デジタル/リレー プラス





■PLC モジューラ



こちらの製品は、業務用に設計されたArduino技術に基づいた最初の製品です。こちらのPLCは、38個の入力/出力があります。また、より柔軟かつ制御的ないくつかのコミュニケーションポートも含まれています。M-DUINOファミリーは、センサー等、マスタースレーブ接続の7100個の入力/出力まで持つことができるI2C接続を使用して、最高127個のモジュールを接続することが可能となっております。





■プログラミングソフトウェア



こちらの製品は、Arduino IDE プラットフォームを利用してプログラムすることが可能となっております。



無料版のソフトウェアをダウンロードするドキュメンテーションメニューが

Industrial Shieldsオリジナルページにあります。よろしければご利用ください。





■瞬時コネクションかつコーディング



PLC M-DUINOはUSBポートを通してプログラムが可能となっております。こちらのPLCは、遠隔でイーサネットポートを通してプログラムも可能となっております。プログラムやメンテナンス、制御の実行に対してすぐにアクセスすることができます。また、継続的に全ての変数や入力、出力等のステータスを監視することができます。瞬時の接続可能なArdbox PLC レンジやTouchberry Piと互換性があります。

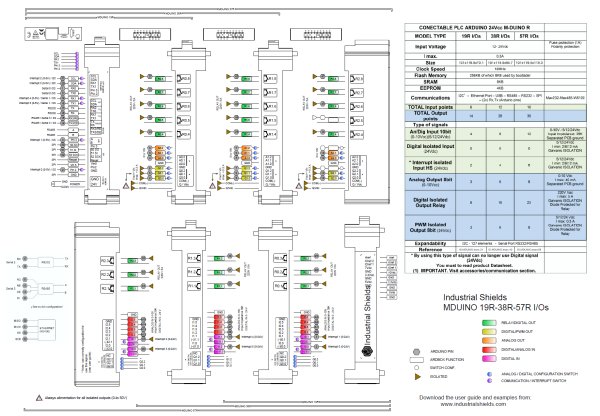

【仕様】



入力(Arduino Leonardoを含む)

  • (10個)デジタル(0 - 10Vdc, 10bit)/デジタル(5-24Vdc)入力(ソフトウェア構成)
  • (4個)割り込み入力(5-24Vdc), "デジタル入力(24Vdc)と同様に動作可能"
  • (5個)デジタル入力絶縁(5 - 24Vdc)

出力(Arduino Leonardoを含む)

  • (8個)リレー出力(220Vac - 5A)
  • (6個)アナログ(0-10Vdc, 8bit)/デジタル(5-24Vdc)出力/PWM 絶縁(5-24Vdc)
  • (5個)デジタル絶縁5-24Vdc)

通信

  • (1個)イーサネットポート
  • (1個)USBポート(type B)
  • (1個)I2Cポート(その他のIndustrial Shields、センサー、入力/出力モジュールとの干渉)
  • (3個)TTLポート
  • (1個)RS-232 ポート
  • (1個)ハーフ/フルデュプレックス RS-485 ポート
  • (1個)SPI 外部ポート(MOSI、MISO、Arduino用のSS ピン)
  • TCP IP/モドバス TCP./モドバス RTU
  • ウェブサーバ容量
  • インダストリアルプロトコル

その他の仕様:

  • RTC(リードタイムクロック, I2Cポートのご利用。ピンアウト修正点をご覧ください)
  • マイクロSD ソケット(SPI ポートのご利用、チップがD53ピンを選択)
  • 100x75x115mm
  • DIN レールマウンティング
  • 最大消耗 : 1.2A
  • フラッシュメモリ:256kB( 8kB はブートローダで使用)
  • SRAM:8kB
  • EEPROM:4kB
  • クロックスピード:16MHz
 ※Rx, TxピンはRS485のご利用可能です。SPIに関して、セレクトファンクションのもう一つのピンを選択する必要があります。(SDA、SCL、Rx、Tx、Arduinoのピン)


商品の詳細に関して、Industrial Shieldsオリジナルページをご覧ください。
