M-DUINO PLC Arduino イーサネット 19R I/Os リレー/アナログ/デジタル プラス [is-mduino19]

M-DUINO PLC Arduino イーサネット 19R I/Os リレー/アナログ/デジタル プラス

■PLC モジューラ

こちらの製品は、業務用に設計されたArduino技術に基づいた最初の製品です。こちらのPLCは、17個の入力/出力があります。また、より柔軟かつ制御的ないくつかのコミュニケーションポートも含まれています。M-DUINOファミリーは、センサー等、マスタースレーブ接続の7100個の入力/出力まで持つことができるI2C接続を使用して、最高127個のモジュールを接続することが可能となっております。

■プログラミングソフトウェア

こちらの製品は、Arduino IDE プラットフォームを利用してプログラムすることが可能となっております。

無料版のソフトウェアをダウンロードするドキュメンテーションメニューが

Industrial Shieldsオリジナルページにあります。よろしければご利用ください。

■瞬時コネクションかつコーディング

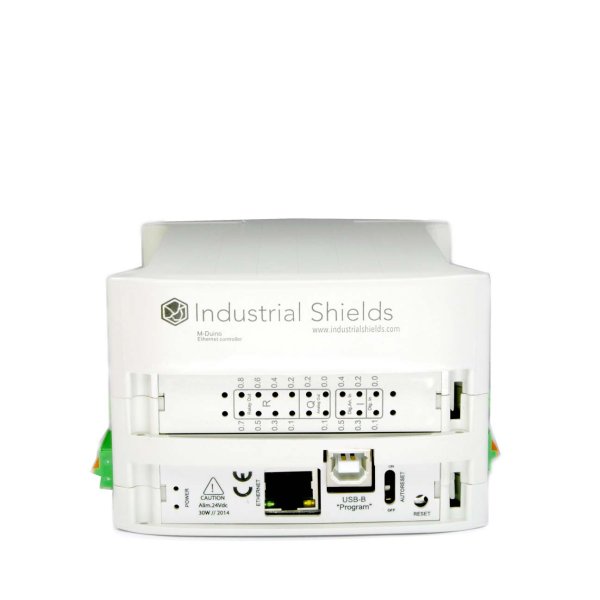

PLC M-DUINOはUSBポートを通してプログラムが可能となっております。こちらのPLCは、遠隔でイーサネットポートを通してプログラムも可能となっております。プログラムやメンテナンス、制御の実行に対してすぐにアクセスすることができます。また、継続的に全ての変数や入力、出力等のステータスを監視することができます。瞬時の接続可能なArdbox PLC レンジやTouchberry Piと互換性があります。

【仕様】

入力（Arduino Leonardoを含む）

• （4個）アナログ（0 - 10Vdc, 10bit）/デジタル（5-24Vdc）入力（ソフトウェア構成）
• （2個）割り込み入力（5-24Vdc）, "デジタル入力（24Vdc）と同様に動作可能"

出力（Arduino Leonardoを含む）

• （8個）リレー出力（220Vac - 5A）
• （3個）アナログ（0-10Vdc, 8bit）/デジタル（5-24Vdc）出力

通信

• （1個）イーサネットポート
• （1個）USBポート（type B）
• （1個）I2Cポート（その他のIndustrial Shields、センサー、入力/出力モジュールとの干渉）
• （3個）TTLポート
• （1個）RS-232 ポート
• （1個）ハーフ/フルデュプレックス RS-485 ポート
• （1個）SPI 外部ポート（MOSI、MISO、Arduino用のSS ピン利用）
• TCP IP/モドバス TCP./モドバス RTU
• ウェブサーバ容量
• インダストリアルプロトコル

その他の仕様：

• RTC（リードタイムクロック, I2Cポートのご利用。ピンアウト修正点をご覧ください）
• マイクロSD ソケット（SPI ポートのご利用、チップがD53ピンを選択）
• 100x75x115mm

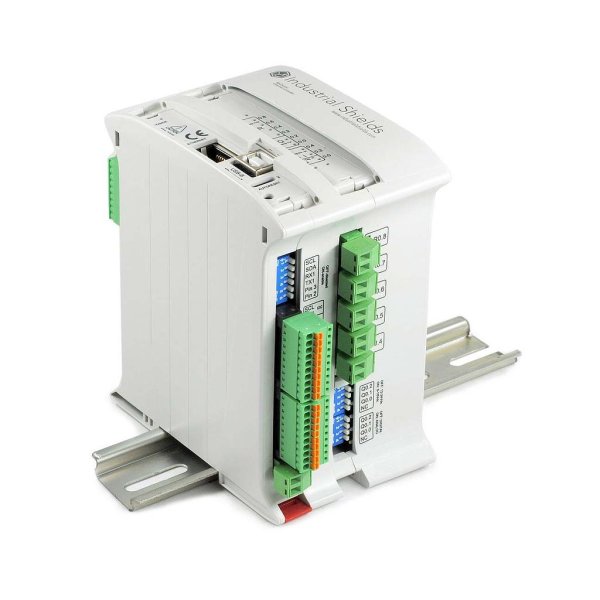

• DIN レールマウンティング
• 最大消耗 : 1.2A
• フラッシュメモリ：256kB（ 8kB はブートローダで使用）
• SRAM：8kB
• EEPROM：4kB
• クロックスピード：16MHz

商品の詳細に関して、Industrial Shieldsオリジナルページをご覧ください。
