ASUS Tinker Board S R2.0 [ASUS-TB001-S-R2.0]

販売価格: 18,200円(税別)

(税込: 20,020円)

数量:

お問い合わせ

お気に入り登録

商品詳細

※本商品はまもなく製造停止となります。在庫売切れ次第、販売終了となります。後継品はTinker board 3Sになります。

https://www.physical-computing.jp/product/2218

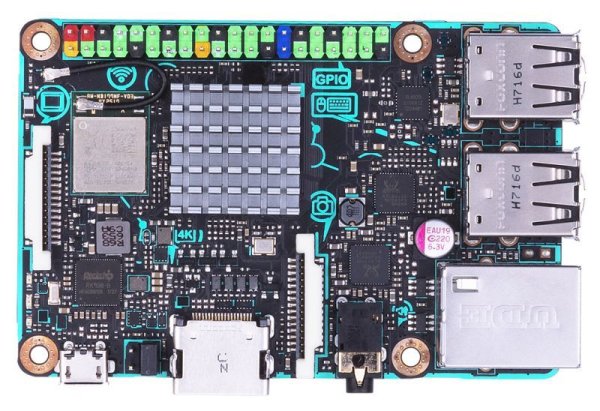

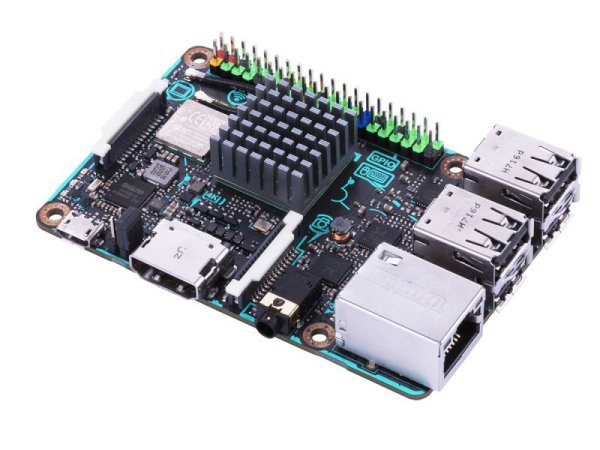

ASUS Tinker Board S R2.0

ASUS Tinker Board S R2.0は、カードサイズの基板にARMベースプロセッサRockchip RK3288-CG.WとGPU Mali™-T764を搭載したクラス最高峰レベルのパフォーマンスを持つASUS Tinker Boardの上位版シングルボードコンピュータです。16GBのeMMCを標準搭載するなど様々な点で改良が施されています。

【主な改良点】

1）16GB eMMCが標準搭載

ストレージがMicro SDのみから、オンボードで16GB eMMCが標準搭載に変更され、

eMMC起動が可能になりました。

従来からのmicroSDカードスロットもそのまま使用可能なので併用も可能です。
詳しくは以下のチュートリアルサイトを参照して下さい。

2）シャットダウンスイッチ用ピンヘッダーの追加

シャットダウン用のピンヘッダーが追加されました。これによりスイッチなどを接続すればワンタッチでシャットダウンプロセスをスタートさせることができるようになりました。

3）電圧低下のアラーム機能の追加

Tinker Board Sを稼働中に、入力電圧の低下が発生した場合のアラーム機能が追加されました。

4）HDMIポートのCEC対応化

HDMIポートがCEC対応となり、HDMIで接続されたテレビ等のリモコン入力をHDMI経由でTinker Board Sに入力し制御することが可能となりました。Kodiなどのメディアプレーヤーをリモコンから操作が可能となります。

5）オーディオジャックのプラグイン検出機能のサポート

オーディオジャックにヘッドフォンやスピーカーが接続されると自動的に認識されますので、接続状態に合わせた利用が可能となりました。出力先の切り替えや設定などができるアプリケーションの可能性が広がります。

【新しいTinker Board S のIOマップ】

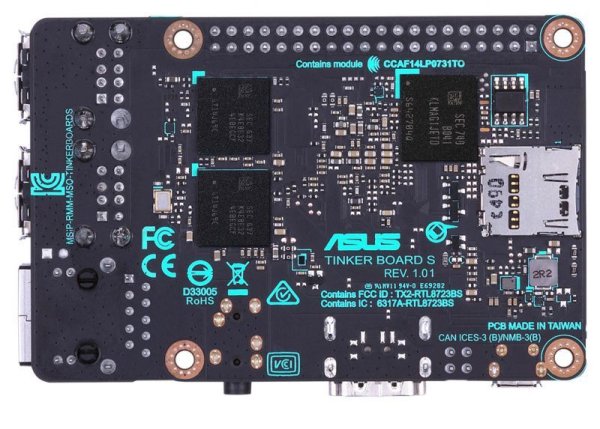

Tinker Board SのIOマップです。新たに搭載されたシャットダウンスイッチはMicroUSBの下側に、eMMCは裏面に搭載されているのがわかります。　

【豊富になったエコシステム】

Tinker Board S R2.0のリリースと同時に、Tinker OSのバージョンもアップしました。Debian 10およびAndroido 10が使用可能です。

【スペックの詳細】

＜Tinker Board S R2.0とTinker Board Sとの比較＞

	Tinker Board S R2.0	Tinker Board S
Processor	Rockchip RK3288-CG.W Cortex-A17 Quad-core SoC	Rockchip RK3288 Cortex-A17 Quad-core SoC
GPU	ARM Mali-T760 MP4 GPU	ARM Mali-T760 MP4 GPU
Display	1 x HDMI with CEC hardware ready	1 x HDMI with CEC hardware ready
Display	1 x 15-pin MIPI DSI supports up to HD	1 x 15-pin MIPI DSI supports up to HD
Memory Size	Dual-CH LPDDR3 2GB	Dual-CH LPDDR3 2GB
Storage	16GB eMMC onboard	16GB eMMC onboard
Storage	Micro SD(TF) card slot (push/pull)	Micro SD(TF) card slot
Connectivity	RTL8211E-VB-CG or RTL8211F-CG-GB LAN	RTL8211E-VB-CG GB LAN
Connectivity	802.11 b/g/n wireless & BT 4.2 + EDR	802.11 b/g/n wireless & BT 4.0 + EDR
Audio	Realtek ALC4030U Codec with 1 x 3.5mm audio jack *Supports audio jack plug-in detection	Realtek ALC4040 Codec with 1 x 3.5mm audio jack *Supports audio jack plug-in detection
USB	4 x USB 2.0 ports	4 x USB 2.0 ports
Camera Interface	1 x 15-pin MIPI CSI slot for camera	1 x 15-pin MIPI CSI slot for camera
Internal Headers	1 x 40-pin headers includes: - up to 28 x GPIO pins - up to 2 x SPI bus - up to 2 x I2C bus - up to 4 x UART - up to 2 x PWM - up to 1 x PCM/I2S w/ Slave Mode support - 2 x 5V power pins - 2 x 3.3V power pins - 8 x ground pins 1 x 2-pin Power-on header 1 x 2-pin eMMC recovery header	1 x 40-pin headers includes: - up to 28 x GPIO pins - up to 2 x SPI bus - up to 2 x I2C bus - up to 4 x UART - up to 2 x PWM - up to 1 x PCM/I2S w/ Slave Mode support - 2 x 5V power pins - 2 x 3.3V power pins - 8 x ground pins 1 x 2-pin Power-on header 1 x 2-pin eMMC recovery header
Internal Headers	1 x 2-pin contact points includes: - 1 x PWM signal - 1 x S/PDIF signal	1 x 2-pin contact points includes: - 1 x PWM signal - 1 x S/PDIF signal
Power Connector	5V/2~3A Micro USB power input *Supports low power voltage input detection	5V/2~3A Micro USB power input *Support low power voltage input detection
OS Support	Debian 10 / Android 10 or latest version available	Debian 9 / Android 6
Dimension	3.37" x 2.125"	3.37" x 2.125"
