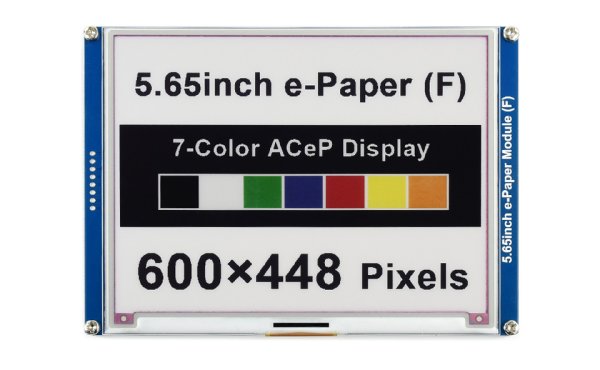

5.65inch ACeP 7-Color E-Paper E-Ink Display Module, 600×448 Pixels [ws-18295]

5.65インチ ACeP 7色 電子ペーパー 電子インク ディスプレイモジュール（600×448 ピクセル）


商品概要

5.65インチ7色電子ペーパーモジュールです。
低消費電力、広視野角、電気を使わずに紙のような表示が可能。

値札、棚ラベル、産業機器等に最適です。



主な機能
進化した電子ペーパー技術（Advanced Color ePaper（ACeP）テクノロジー）により、7色ディスプレイをサポート
バックライトなし、電源切断後も最後のコンテンツを長時間表示継続
超低消費電力、基本的に電源はリフレッシュ時のみ必要
Raspberry Pi/Jetson Nano/Arduino/STM32などのコントローラーボードと接続可能なSPIインターフェイス
3.3V/5V MCUと互換性のある電圧変換器搭載
開発リソースとマニュアル（Raspberry Pi/Jetson Nano/Arduino/STM32のサンプル）付属

仕様
動作電圧 3.3V/5V 表示色 ACeP 7色
インターフェース 3線式SPI, 4線式SPI グレースケール 2
外形寸法 138.5 × 100.5mm リフレッシュ所要時間 15s
ディスプレイサイズ 114.9 × 85.8mm リフレッシュパワー 50mW (標準)
ドットピッチ 0.1915 × 0.1915mm スタンバイ電流 <0.01uA (ほとんどなし)
解像度 600 × 448 pixels ピクセル表示角度 >170°

電子インクのメリット
電子ペーパーディスプレイは、表示にマイクロカプセル電気泳動技術を利用します。その原理は、透明な流体に懸濁された荷電粒子は、電界が加えられるとマイクロカプセルの側面に移動し、従来の印刷された紙と同じように、周囲の光を反射することによってマイクロカプセルを可視にする、というものです。
電子ペーパーディスプレイは、ランプライトまたは自然光の下で画像/テキストをはっきりと表示し、バックライトを必要とせず、ほぼ180度の視野角を備えています。 その紙のような特徴のため、通常は電子書籍リーダーとして使用されます。

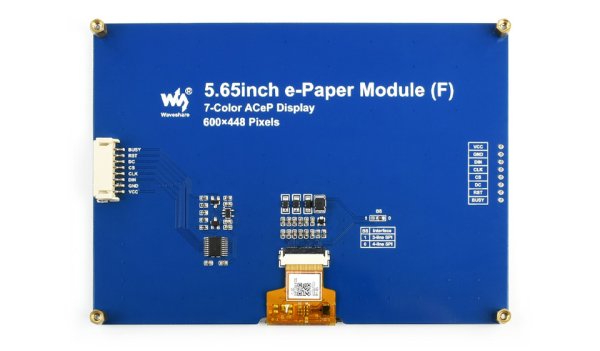

SPI制御インターフェース
Raspberry Pi/Jetson Nano/Arduino/STM32などのコントロールボードをサポートします。


VCC 3.3V/5V
GND グラウンド
DIN SPI MOSI ピン
CLK SPI SCK ピン
CS SPI チップ選択、低アクティブ
DC データ/コマンド選択（データの場合は高、コマンドの場合は低）
RST 外部リセット、低アクティブ
BUSY ビジー状態出力


複数の電圧レベルをサポート
3.3V/5V MCUと互換性のある電圧変換器搭載


実用例
価格タグ、資産/機器タグ、棚ラベル、会議などの名札タグなどに適しています



外形寸法
