Servo Extension Cable 12" Female - Female [pololu-780]

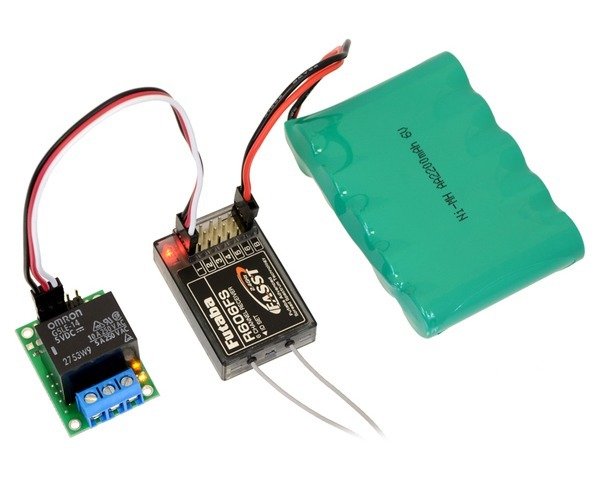

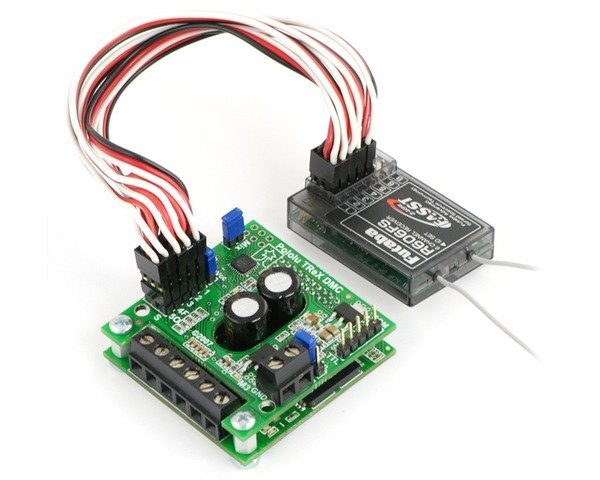

この12インチ （300 mm）のフラットケーブルは、両端にメスのJRコネクタがあり、RCサーボコントローラまたはRCレシーバーとRCインターフェースを備えたモーターコントローラーの間など、0.1インチの3ピンオスヘッダーを持つデバイス間の接続に使用できます。ケーブルのコネクタは一般的にRCサーボリードにあり、オスのJRとオスの双葉Jコネクタの両方で機能します。0.1インチ間隔で金フラッシュされた接点があり、22 AWG、60ストランドのワイヤで結合されているため、このケーブルは標準のサーボケーブルよりも柔軟性があります。

ケーブルは単一（入力）端の近くで分割されでおり、2つの出力端の最大間隔は約18 "（450 mm）です。

注：ケーブルのメスコネクタは、ほとんどの一般的なサーボに見られるものと同じで、0.1インチのオスヘッダーとうまく適合しますが、RCホビー業界では「オス」と呼ばれることがよくあります。下の図が、pololuのメスになります。

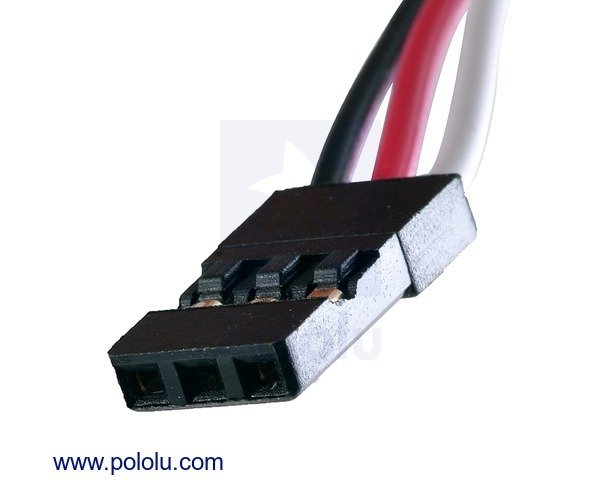

サーボケーブルに一般的に見られるメスの「JR」スタイルのコネクタ（RCホビー業界では「オス」と呼ばれることが多い）。

これらのメス-メスケーブルには、2つの種類があります。ワイヤを並べて貼り付けるフラット（本製品）、およびワイヤを互いに撚り合わせて電磁干渉（EMI）を低減するツイストです。ツイストバージョンは特に柔らかくて柔軟性があります。

サーボケーブルの色の規則

• 茶色または黒=アース（GND、バッテリーのマイナス端子）
• 赤=サーボ電源（Vservo、バッテリープラス端子）
• オレンジ、黄色、白、または青=サーボ制御信号線
