Servo Extension Cable 12" Male - Female [pololu-2184]

この12インチ （300 mm）のフラットケーブルには、オスの双葉JコネクタとメスのJRコネクタを接続する3本の22AWGワイヤがあります。メスのJRコネクタはオスの双葉Jコネクタに差し込むことができるため、ケーブルの両端は双葉とJRスタイルの両方の接続に対応しています。このケーブルは、システム内の延長ケーブルまたはシステム間のアダプターとして機能し、販売しているほとんどすべてのRCサーボと互換性があります（サーボの製品ページに特に明記されていない限り、サーボにはメスのJRコネクタがあると想定できます）。 コネクタには0.1インチ間隔で金フラッシュされた接点があり、各ワイヤは60本のより線で構成されているため、このケーブルは標準のサーボケーブルよりも柔軟性があります。

注：ケーブルのメスコネクタは、ほとんどの一般的なサーボに見られるものと同じで、0.1インチのオスヘッダーとうまく適合しますが、RCホビー業界では「オス」と呼ばれることがよくあります。同様に、ケーブルのオスコネクタもよく呼ばれます。内部は3本のオスピンで構成されていますが、外側のシュラウドがあるため、ホビー業界では「メス」になります。下の写真が、pololu社のオスメスケーブルコネクタです。

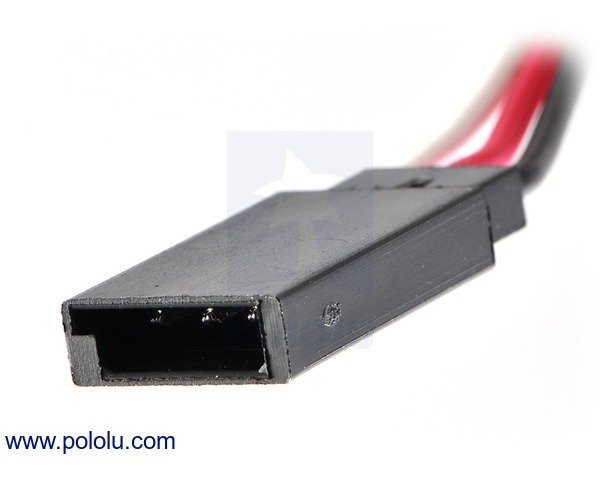

オスの双葉Jコネクタ（RCホビー業界では「メス」と呼ばれることが多い）。

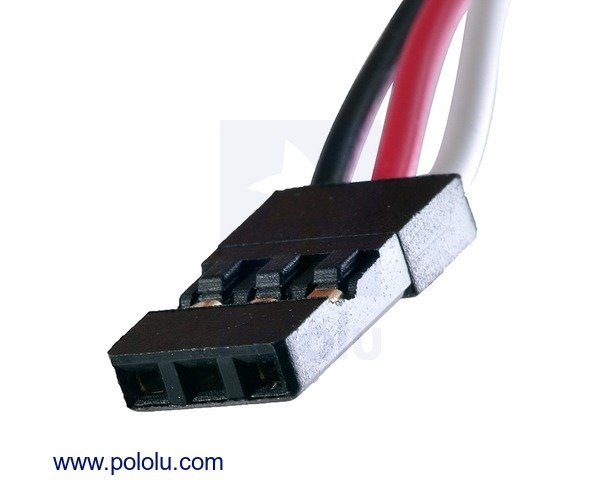

サーボケーブルに一般的に見られるメスの「JR」スタイルのコネクタ（RCホビー業界では「オス」と呼ばれることが多い）。

これらのメス-メスケーブルには、2つの種類があります。ワイヤを並べて貼り付けるフラット（本製品）、およびワイヤを互いに撚り合わせて電磁干渉（EMI）を低減するツイストです。ツイストバージョンは特に柔らかくて柔軟性があります。

サーボケーブルの色の規則

• 茶色または黒=アース（GND、バッテリーのマイナス端子）
• 赤=サーボ電源（Vservo、バッテリープラス端子）
• オレンジ、黄色、白、または青=サーボ制御信号線
