Grove Base Shield V2.0 for Arduino [seeed-103030000]
販売価格: 650円(税別)
(税込: 715円)
商品詳細

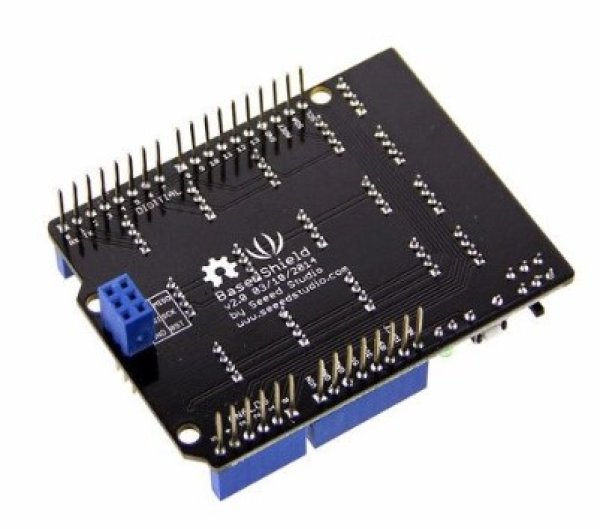

Grove Base Shield V2.0 for Arduino
Base Shieldは、ブレッドボードやジャンプワイヤーを使用することなく簡単にArduinoボードに接続できます。
また、16個のオンボードGroveコネクタを使用すると、300を超えるGroveモジュールを簡単に接続できます。
Base Shield V2.0のピン配列はArduino Uno R3と同じです。
＜製品概要＞

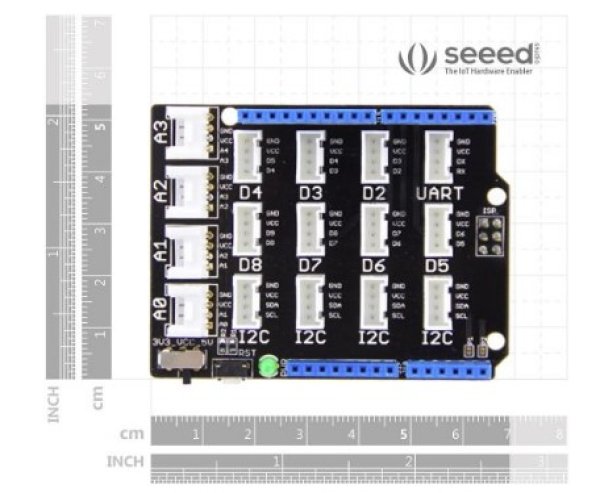

Base Shieldには下記の合計16個のGroveコネクタがあります。
| Specification | Name | Qty |
| Analog | A0/A1/A2/A3 | 4 |
| Digital | D2/D3/D4/D5/D6/D7/D8 | 7 |
| UART | UART | 1 |
| I2C | I2C | 4 |
Groveコネクタとは別に、ボードにはRSTボタン、電源ステータスを示す緑のLED、ICSP端子、トグルスイッチ、4列のピン配列も備えています。
１．電源互換
Groveコネクタには4本のワイヤーがあり、そのうちの１本はVCCです。
マイクロコントローラーのメインボードによって必要となる電圧が異なるため、トグルスイッチを追加して適切な電圧を選択できるようになっています。Arduino UNOをBase Shield V2.0で使用する場合は、スイッチを5Vに切り替えてください。また、Seeeduino ArchをBase Shield V2.0で使用する場合は、スイッチを3.3Vに切り替えてください。
２．ボード互換
Base Shield V2.0のピン配列はArduino Uno R3と同じですが、Arduino Unoとの互換性はありません。以下のボードはBase Shield V2.0で使用できるボードです。
・Arduino Uno R3
・Seeeduino V4.2
・Arduino Mega / Seeeduino Mega
・Seeeduino LoraWan
・Arduino Leonardo / Seeeduino Lite
・Arduino 101
・Arduino Due
・Intel Edison
・Linkit One

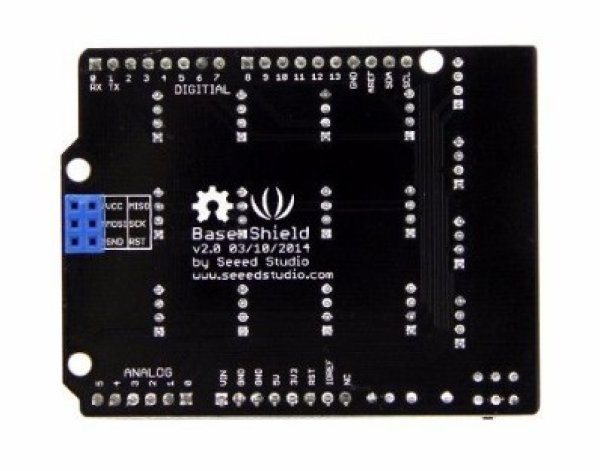

※Seeeduino V3でBase Shield V2.0を使用する場合は、P1とP2パッドをはんだ付けする必要があります。
Groveユーザー向けに、ガイダンス資料が提供されています。製品を使用する前に、Preface-Getting StartedとIntroduction to Groveをご参照ください。
＜製品仕様＞
| 寸法 | 69mm×53mm×23mm |
| 重量 | G.W 40ｇ |
| バッテリー | なし |
＜部品＞
| Base Shield V2.0 | 1 |
＜ECCN/HTS＞
| HSCODE | 8543909000 |
| USHSCODE | 8517620090 |
| UPC | 841454111801 |
| ROHS | 1 |
