Servo Extension Cable 6" Female - Female [pololu-779]

このサーボ延長ケーブルは両端にメスのJRコネクタがあるため、RCサーボコントローラーまたはRCレシーバーとRCインターフェースを備えたモーターコントローラーの間など、0.1インチの3ピンオスヘッダーを持つデバイス間を接続するために使用できます。ケーブルのコネクタは一般的にRCサーボリードにあり、JR オス型コネクタとFutabaオス型Jコネクタの両方で動作します。0.1 "間隔の金フラッシュ接点があり、22 AWG、60ストランドワイヤで結合されているため、一般的なサーボケーブルより柔軟です。

注：ケーブルのメスコネクタは、ほとんどの一般的なサーボに見られるものと同じで、0.1インチのオスヘッダーとうまく適合しますが、RCホビー業界では「オス」と呼ばれることがよくあります。下の画像が、Pololuの「メス」です。

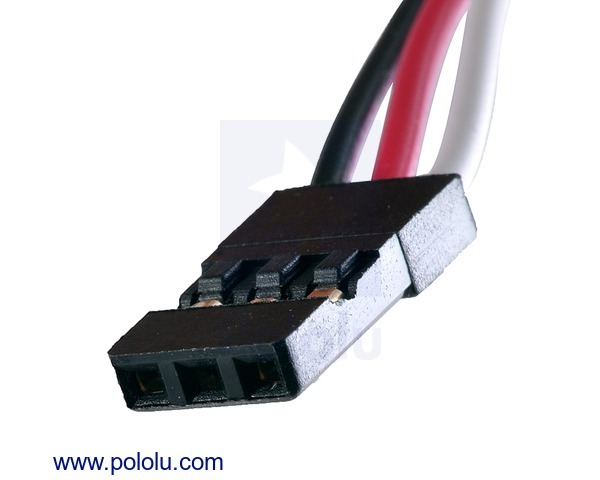

サーボケーブルに一般的に見られるメスの「JR」スタイルのコネクタ（RCホビー業界では「オス」と呼ばれることが多い）。

これらのメス-メスケーブルには、2つの種類があります。ワイヤを並べて貼り付けるフラット（本製品）、およびワイヤを互いに撚り合わせて電磁干渉（EMI）を低減するツイストです。ツイストバージョンは特に柔らかくて柔軟性があります。

サーボケーブルの色の規則

• 茶色または黒=アース（GND、バッテリーのマイナス端子）
• 赤=サーボ電源（Vservo、バッテリープラス端子）
• オレンジ、黄色、白、または青=サーボ制御信号線
